聲波轉變成電信號后，如果直接傳送就是非平衡信號，如果把信號反相，然后同時傳送反相的信號和原始信號，就叫做平衡信號，平衡信號送入差動放大器，原信號和反相位信號相減，得到加強的原始信號，由于在傳送中，兩條線路受到的干擾差不多，在相減的過程中，減掉了一樣的干擾信號，因此更加抗干擾。

平衡信號與非平衡信號區別

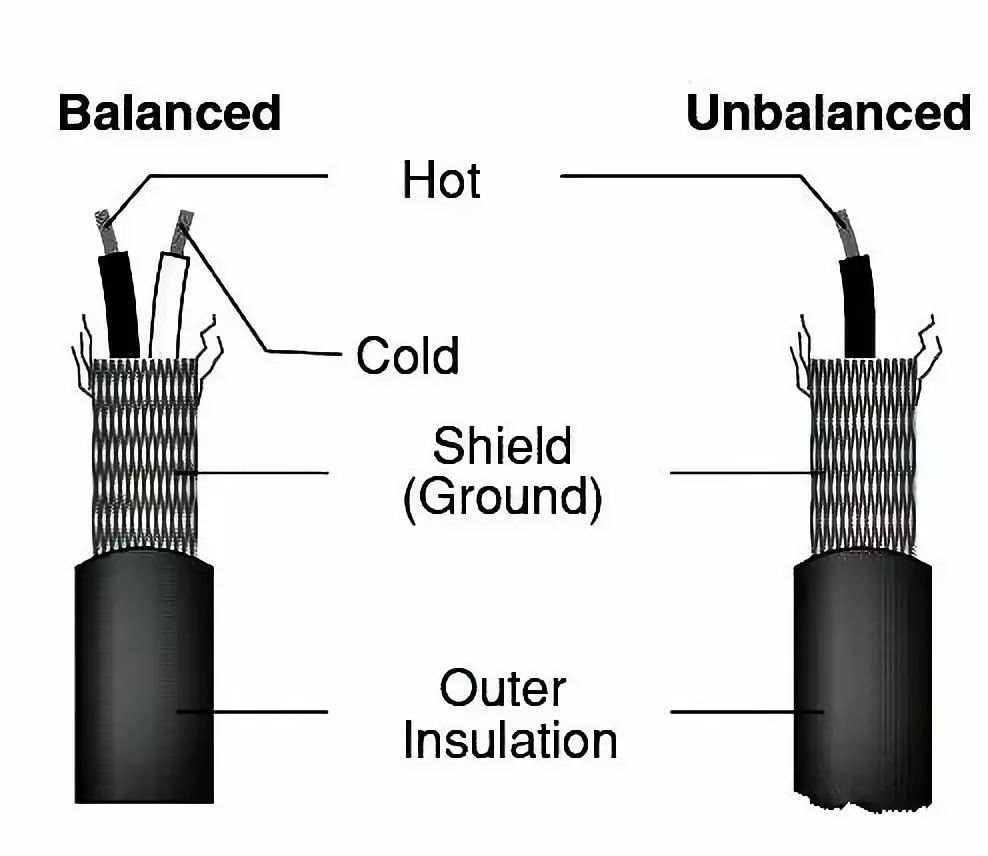

平衡信號跟非平衡信號最大的差別就在于抗噪聲的能力，在物理架構上，實現平衡傳輸，需要并列的三根導線來實現，即接地線、熱端線、冷端線。因此，平衡輸入、輸出接頭，必須具有三個腳位，如卡儂頭，大三芯TRS接頭或者XLR3接頭。

非平衡傳輸只有兩個端子，即：信號端與接地端。對于這種單相信號，為防止共模干擾使用同軸電纜，外皮是地中間的芯是信號線。常見的接頭，如BNC接頭，RCA 接頭等。這種傳輸方式，通常在要求不高和近距離信號傳輸?shù)膱?chǎng)合使用，如家庭音響系統。

平衡信號如何抗干擾

就是用三根線（分別為熱端〔hot〕、冷端〔cold〕、地線〔Gnd〕）來傳送一路（單聲道）音頻信號。 

要十分注意的是：它是平衡信號，雖然有三個接頭，但傳送的只是一路單聲道信號。要傳送立體聲，得一對這樣的插頭才行！

既然兩根線就能傳送一個聲道信號，為什么要搞出三根線？熱端和冷端又是什么？

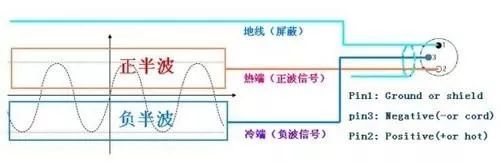

原理是這樣，其實熱端和冷端傳送的信號是同一個信號。只不過在信號的發出端，把一個聲音信號分成兩路，一路正相的進入熱端，一路做一個反相以后進入冷端。而在信號的接入端，把冷端的信號做一個反向，和熱端合并，得到最終的信號。

干嘛要這么復雜呢？非平衡傳送不是同樣達到目地么？

舉個例子來說明一下：現在要把一個音頻信號A從這端傳到另一端。這個過程中各種干擾信號會進到這條線當中，比如變壓器產生的交流聲B，手機產生的干擾C等等。等信號傳到那端的時候，得到的已經不只是A了，而是A+B+C！

如果我用平衡方式傳送會怎樣？ 

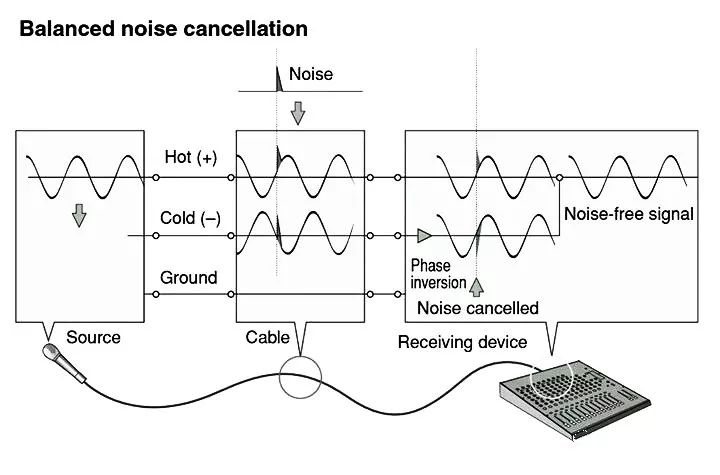

同樣，我們?nèi)匀粋魉偷囊纛l信號A。在發送前，先兵分兩路，讓原始的A進入熱端，把A做一個反相之后進入冷端，變成-A，然后出發！

路上遇到了變壓器來的干擾B進入線路，熱線上的信號變成了A+B，冷線上的信號變成了-A+B。還有手機干擾C，熱線上變成了A+B+C，冷線上變成了-A+B+C。 

現在到接收端了，先把冷端做一個反相-（-A+B+C）=A-B-C 

然后，把這個反相過的冷端和熱端的信號混合，也就是（熱端）+（冷端）：（A+B+C）+（A-B-C）。

結果呢，不用我說了吧，B和C這兩個干擾源在這里正好被完全抵消了！消得干干凈凈！剩下的只有我們要傳送的信號A！ 

所以，平衡傳輸能抗干擾，可以長距離傳輸而保證信號質量！

平衡信號的傳輸

要使用平衡信號，就必須用平衡線，因?yàn)槠胶饩€一次要傳輸正相反相兩種信號，它需要并列的三根導線來實現，即接地、熱端、冷端，所以平衡輸入、輸出插件必須具有3個接點。

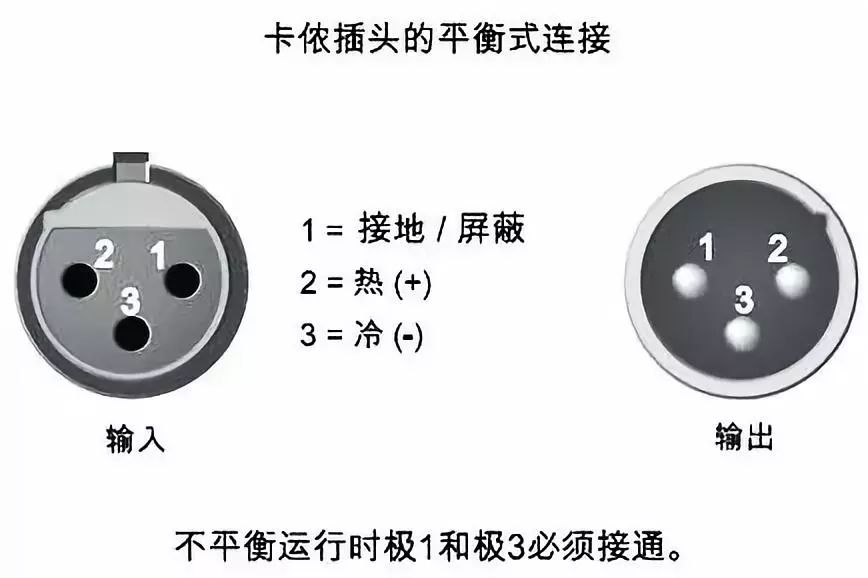

1、XLR（卡農）插頭

輸出/輸入平衡信號，高阻抗。分“公”、“母”兩種，其中“公”用于輸出信號，比 如將信號輸入給調音臺；“母”用與接受信號，比如接受話筒的信號等。

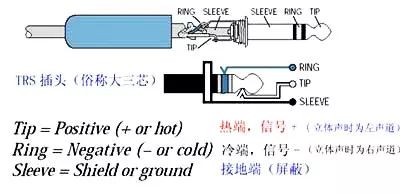

2、TRS（大三芯） 

用于平衡信號（此時功能與卡農插一樣），或者用于不平衡的立體聲信號，比如耳機。

補充：TRS的直徑是1/4英寸，換算成公制就是6.35mm，所以也俗稱為"6.35"插頭

還有一點需要注意的是，平衡線接點的腳位定義，美規是一地二正三負，歐規是一地二負三正。臺灣大部分使用美規，但現在很多廠商由于銷售策略或是因應出口國家的關系，美國廠商的器材也有可能使用歐規，歐洲廠商的器材也有可能使用美規，因此在器材連接之前，還是要詳讀說明書。如果接錯了會發生什么事呢？就是整個信號會反相，聽起來的感覺會怪怪的。要解決的方法就是自己焊一條轉換線，把腳位二跟三對調，接上轉換線問題就可以解決了。

非平衡信號的傳輸

非平衡傳輸只有兩個端子：信號端與接地端，在要求不高和近距離信號傳輸?shù)膱?chǎng)合使用，這種連接也常用于電子樂器、電吉他等設備。

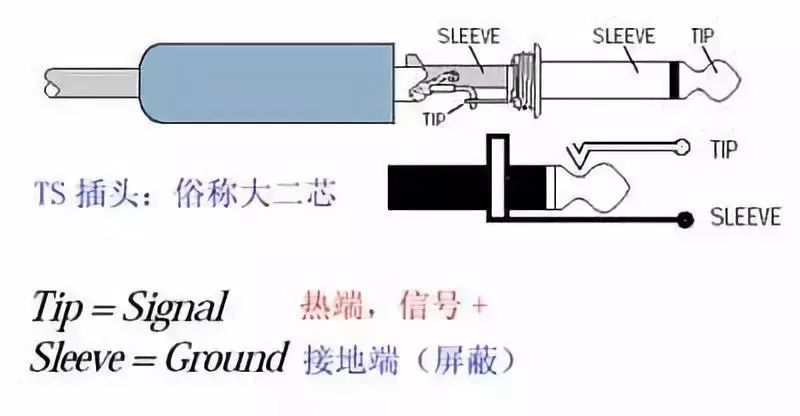

1、TS（大二芯） 

用于單聲道信號。

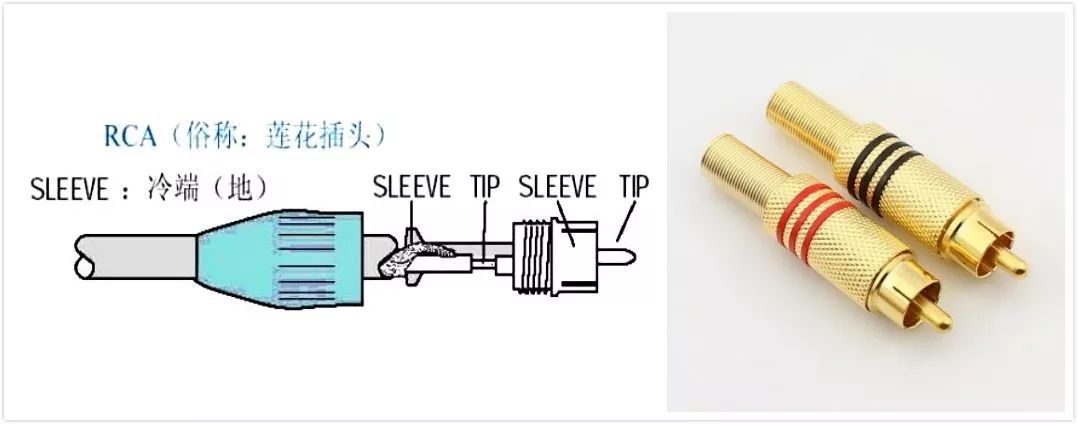

2、RCA（蓮花） 

一般用于民用設備，比如我們常用的CD機，錄音機等。關于顏色標記補充一點：模擬的視頻信號也會用這種插頭（不過用RCA輸出的視頻信號質量是最差的），此時插頭、插座的顏色為黃色。

關于平衡線轉RCA的接法

民用器材轉RCA接法：平衡2正 3負 1地，RCA  2正，1、3并起來接負；

專業器材轉RCA接法：平衡2正 3負 1地，RCA  2正 3負 1懸空，因?yàn)闄C(jī)器上了機柜，機器外殼導通，避免信號地環路引起電勢差的問題。
