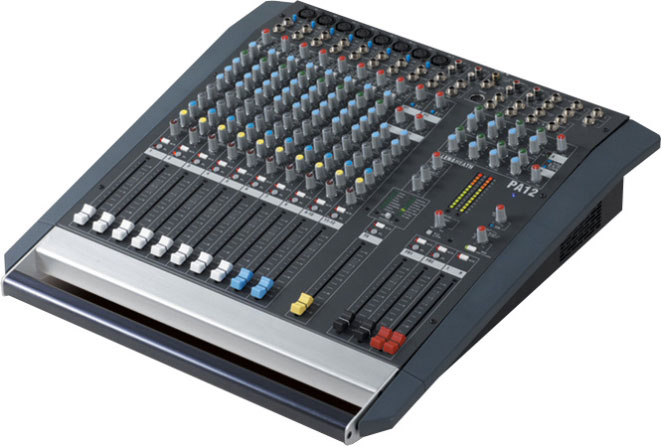

PA 系列混音器可提供一個標準的 PA 系統所需的所有音頻信號處理工具,并使您的操控能夠做到"隨心所欲"。您不僅很快就會熟悉并得心應手地操控它們,而且您還會發現它們所具備的許多創新的性能充分融合了設計師多年的現場調音經驗。如果您再仔細地檢查一下它們的質量,您就更會欣賞它們標準化的結構：與我們的頂級產品 ML 系列調音臺同樣單獨的垂直型電路板、同樣的電位器帽、同樣的銅質內部耦合界面。在音頻性能指標上,PA 系列混音器則完全具備您心目中專業級的 ALLEN&HEATH 調音臺的豐富、大氣、自然、一流。

· 單通道輸入

8路[PA12-CP]或16路[PA20-CP]話筒[XLR]&線路[TRS]單通道輸入

· 線路輸入在XLR輸入的后級

· 提供單獨的+48V幻象電源開關

· 具有平滑增益特性的新型2級前置放大

· 線路輸入接入第二級前置放大級以實現匹配更好、 性能更佳

· 100Hz高通濾波器切換

· 插入點

· 4段均衡

· 4輔助混音

· 靜音及發光二極管顯示

· PFL(推子前電平)鍵及發光二極管顯示[類似于峰值顯示器功能]

· 100mm推子。

· 4段均衡

平臺式低頻濾波器[60Hz]和高頻濾波器[12kHz]

· 固定式中低頻濾波器[250Hz]和掃描式中高頻濾波器[300Hz - 6kHz]

· 250Hz固定式濾波器的控制經過仔細選擇使得聲音既不拖沓而又充滿溫暖感。

· 雙路立體聲通道

2路立體聲通道,每路均具有2個非平衡式立體聲輸入,一個是RCA插口,一個是TRS插口

· 獨立增益控制提供通道端口的信號混合

· 頂端輸入[RCA]可以直接切換到左右通道以代替通道端口提供返送信號

· 2段平臺式均衡器

· 4輔助混音

· 立體聲平衡

· 靜音及發光二極管顯示

· PFL(推子前電平)及發光二極管顯示

· 與單聲道同樣的100mm推子。

· 4輔助輸出

全部通道：用于返送混音的2衰減前信號──具有100mm推子控制、帶發光二極管的靜音開關、AFL(推子后電平)及發光二極管顯示、TRS輸出[可以內部路由至輸出部分]

· 用于效果的1衰減后輔助混音──這提供內部效果并且有一個TRS輸出用于外部效果

· 1衰減后輔助混音至TRS輸出端口用于外部效果或特殊傳輸。

· 混音輸出

具有100mm推子控制和靜音及發光二極管顯示的主立體聲混音輸出

· TRS輸出

· 具有電平控制和超低音模式至TRS端口的單聲道相加式輸出

· [RCA]模擬+SPDIF推子前/后可切換的錄音輸出

· 雙12段柱型發光二極管電平表顯示節目信號[或PFL(推子前電平)/AFL(推子后電平)]

· 用于外部處理的TRS式插入點

· 提供輸出均衡和路由至內部放大器/外部系統。

· 輸出均衡

輸出部分提供4段半?yún)?shù)式均衡器,它影響TRS附加輸出和內部的恒定功率放大器

· 在對揚聲器系統的精確處理上,尤其是返送以及監聽用揚聲器系統,它可以提供比圖示式均衡器更多的控制

· 通過信號源選擇器,可將輸出均衡器用于左/右路、左路和右路相加/返送1、或返送1/返送2

· 恒定功率放大

內置1kW(即2x500W)均方根值峰值功率專業級AB類功率放大器

· 采用ALLEN&HEATH獨特的設計,保證全部功率加進4Ω或8Ω負載[背后開關選擇]

· 輸出連接器為Speakon?

· 雙風扇散熱系統

· 周全的保護－防削波的輸入限幅器、短路保護、限流和直流故障感應

· 發光二極管顯示:信號、峰值警告、揚聲器保護和溫度

· AB類放大器的TRS輸入端口[通常至輸出部分/附加副輸出端口]允許根據需要獨立使用功率放大器

· 備用模式開關可以將揚聲器系統隔離,使放大器進入保護狀態。

· 數字式效果

16個程控數字式效果處理器提供混響、延時、合唱和其它功能及組合功能

· 該效果模塊的輸入信號取自單聲道和立體聲通道的衰減后效果輔助輸入

· 效果模塊的輸出由一個含靜音和PFL(推子前電平)功能的100mm推子控制,并路由至立體聲混音和具有衰減后電平控制的FB1&2

· 在該點上,2個具有電平控制功能的TRS輸入提供外部效果與內部單元相結合的方法

· 甚至可以斷開內部效果而僅使用外部效果

· 采用一個壓觸開關式TRS插口對效果通道進行靜音

· 通過MIDI,使用ALLEN&HEATH軟件編輯器,可以從CD聲源或我們的站點上進行效果編輯。

· 控制部分

BGM(背景音樂模式)─將2聲軌輸入信號送至推子后主混音,允許用戶下推控制推子(同時補充、中斷、及其它)和停止音樂播放,直通放大器/揚聲器

· 具有電平控制的2聲軌輸入信號[RCA]送至左右通道─饋給頭戴式耳機監聽選擇器(檢查錄音情況)

· 2組3色12段發光二極管電平表對監聽器的信號進行實時顯示

· 大的發光二極管顯示PFL(推子前電平)/AFL(推子后電平)的實時信號－該信號優先于左右通道/2聲軌信號監聽器信號源選擇

· 采用繼電器式備用開關斷開揚聲器系統

· 2聲軌模擬輸出[RCA]+SPDIF允許直接進入數字式錄音

· 切換式左右通道推子前/后控制

· 單聲道相加電平輸出[TRS]-100Hz低通濾波器模式開關提供超低頻信號

· 唱機電平輸出[TRS]。

· 電源

堅固可靠的內部電源,1600W設計。

· 燈

4-芯XLR插孔。 技術規格

0dBu=0.775Vrms ,0dBV=1Vrms

最大輸出電平

TRS +21dBu,2kΩ負載

額定輸出電平

L-R +0dBu,600Ω最大負載

其它輸出點 +0dBu,2kΩ最大負載

內部余量

混音至輸出點 +21dB

通道 +21dB

峰值發光二極管 削波前5dB

噪聲（22Hz至22kHz均方根測量值）

話筒等效輸入噪聲（150Ω參考信號源） -128dB

左右通道剩余噪聲 <-89dBu(推子最大位置）

左右通道混合噪聲 <-84dBu(推子最大位置）

頻率響應

20Hz至30kHz +/-0.5dB

總諧濾失真

通道至混音輸出點 <0.006%

串音（1kHz）

通道間 <-90dB

通道靜音 <-95dB

通道推子到底 <-95dB

電源（內置單元，可通過內部邊線調節至當?shù)仉娫措妷海?/p>

交流電源輸入 100V至240V交流@50/60Hz

電源消耗 75W（最大值）

電源保險絲 T1A 20mm

機器規格(寬×高×深)

PA12（桌面安裝） 525×145×538mm

PA20（桌面安裝） 732×145×538mm

PA28（桌面安裝） 958×145×538mm

重量 不含包裝 含包裝

PA12 13kg 14kg

PA20 17kg 18kg

PA28 19kg 20kg

連接

輸入

單通道輸入 XLR 平衡式 2kΩ -62至+5dB

TRS Jack 平衡式，尖端+ >30kΩ -26至+10dB

立體聲A1 RCA phono 非平衡式 -10dB至關閉

立體聲B2 TRSJack 非平衡式，尖端+ -10dB至關閉

2-聲軌返送 RCA phono 非平衡式，尖端+ >10kΩ 0dBu,+20dBu最大值

插入

通道插入 TRSJack 尖端輸出，環圈返回 0dB

左右插入 TRSJack 尖端輸出，環圈返回 0dB

輸出

左右，單通道，AB TRSJack 懸浮接地，尖端+ 0dBu

輔助，效果，F(xiàn)B1，F(xiàn)B2 TRSJack 懸浮接地，尖端+ 0dBu

2聲軌輸出 RCA phono 非平衡式尖端

頭戴式耳機 TRSJack 尖端左，環圈右 >30Ω

SPDIF輸出 RCA phono 變壓器隔離數字式
